 Заголовок сообщения: драйверы ЛД
СообщениеДобавлено: Ср ноя 11, 2009 3:08 am
темный джедай
Аватар пользователя

Зарегистрирован: Вт июл 24, 2007 4:15 am
Сообщений: 8818
Откуда: Сахалин

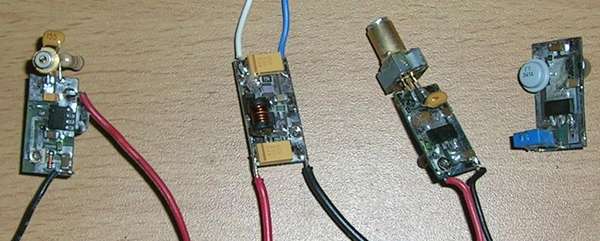

собственно сабж, хоть диодов у меня не густо, но от делать нефиг напаял драйверков разных:

1. драйвер на оу и полевике (справа ок красного провуда видно его основание... не влез чего-то :oops:)
взял первый попавшийся, на плате от старого СД-привода NE532D и и 45-амперный полевик, ион на стабе в прямом включении
нормально работает от 3,6+ В, ток до 380 мА, для надругательства над трупом тестов припаян горелый ик-диод

2. на lm2621, схема стандартная, пока работает глючно, надо доделать
разводка
к 5 ноге перемычка вверх, вся нижняя сторона заземлена, индуктя кагбэ навесом, специально для легкости впаивания унылого мини_со-8 зделаны широкие участки около ног, получается впаять даже 60 ваттным паяльником без лишнего гемора {qip3}

3. простой стабилизатор напряжения на 1117 чипе (даташитное включение), и резюк 1 ом перед диодом, работает от 3 в на ИК диод, ток регулируется до 300 мА (вроде, больше 170 не гонял из опасения за диод), подключен к сдвоеному ик + красный, в котром я по долбоебизму убил ик :cry:

4. стабилизатор тока на 1117 чипе, с германиевым транзюком в качестве усилителя напруги (его дрыгает падение напряжения на резюке-токовом сенсоре, он в свою очередь дрыгает микруху)
пока не работает... по причине то-ли завышенной кривизны рук, то-ли еще чего ни как не могу впаять германиеый транзюк живым :oops:

ЗЫ. стационарынй питальник переделан хитрым планом, когда (если :lol: ) таки прикручу шунт к амперметру - выложу фотку и схему
____________________________________________
доделал №4 - работает от 3,6 В, стабилизирует ток на 310 мА (опорный резюк 1 Ом), регулироваться ток почему-то не хочет (хотя должен), на что зобито

_________________

азотный ТЕA-лазер - допиливаю
тесла искровая - надо искровик... ну и соединить все
накопительная установка на 5 кДж - надо зарядник и место для пыщей


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: драйверы ЛД
СообщениеДобавлено: Ср ноя 11, 2009 4:05 pm
антихрист
Аватар пользователя

Зарегистрирован: Пн окт 01, 2007 1:29 am
Сообщений: 2201
Откуда: из варпа
неплохо) Красиво все сделано, да и германиевый транзюк жжот))) Как минимум внешним видом. Надо будет мне тоже сделать че-то такое.

_________________
I see newborn graves
Dirt dimmed with steam
Open womb flesh
Death and disease
And I think to myself, what a wonderful world


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: драйверы ЛД
СообщениеДобавлено: Вс ноя 14, 2010 4:02 am
темный джедай
Аватар пользователя

Зарегистрирован: Вт июл 24, 2007 4:15 am
Сообщений: 8818
Откуда: Сахалин
вот еще пачка драйверков и не только
слева направо
1. ик светодиод с драйвером на радиаторе (плата драйвера кагбэ снизу), чип АМС7135РКFAT фиксированный ток 350 мА, это то самый светодиод который хз работает или нет
2. мощный ( до3-х ампер) стабилизатор тока для ЛД 445 нм
3. понижающий импульсный стабилизатор тока, тоже для синего ЛД
4. понижающий импульсный стабилизатор напряжения для красного или ИК на НСП1529
5. маломощный импулсьник - выход 5В 100мА, для светдиодов, когда-то питал фиолетовый ЛД
6. зарядка для лития на ЛТС4054

1,4,5,6 работают
2 и 3 пока не включал

_________________

азотный ТЕA-лазер - допиливаю
тесла искровая - надо искровик... ну и соединить все
накопительная установка на 5 кДж - надо зарядник и место для пыщей


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: драйверы ЛД
СообщениеДобавлено: Вс ноя 14, 2010 4:20 am
антихрист
Аватар пользователя

Зарегистрирован: Пн окт 01, 2007 1:29 am
Сообщений: 2201
Откуда: из варпа
http://www.national.com/ds/LM/LM2596.pdf

Видел на митьке сденя драйвер на этом для светодиода мощного, а таких микрух давно еще купил.

_________________
I see newborn graves
Dirt dimmed with steam
Open womb flesh
Death and disease
And I think to myself, what a wonderful world


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: драйверы ЛД
СообщениеДобавлено: Вс ноя 14, 2010 6:17 am
темный джедай
Аватар пользователя

Зарегистрирован: Вт июл 24, 2007 4:15 am
Сообщений: 8818
Откуда: Сахалин
кошерный сабж, жаль только мне подобные ништяки толкьо заказывать

ЗЫ. уже успел сжеч №4 (перепутал полярность... далпаеп :facepalm: ) и пределать №2 (заменил токозадающий резюк на 2 Ом, а то мин ток шипко большой был)

_________________

азотный ТЕA-лазер - допиливаю
тесла искровая - надо искровик... ну и соединить все
накопительная установка на 5 кДж - надо зарядник и место для пыщей


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: драйверы ЛД
СообщениеДобавлено: Вс ноя 21, 2010 1:50 pm
Аватар пользователя

Зарегистрирован: Чт июл 26, 2007 10:17 pm
Сообщений: 207
Откуда: Винница

Ну и мои разработки в области импульсных стабилизаторов тока для свето и лазерных диодов.
Wector - это мой нынешний ник. 8-)

Понижающий (Buck) ШИМ стабилизатор на ток до 5А, КПД ок. 92-97%, есть термозащита диода и контроль разряда аккумов. Диаметр платки 3 см.

Вложение:
Изображение 514_измен.размер.jpg
Изображение 514_измен.размер.jpg [ 41.73 KIB | Просмотров: 6513 ]

Вложение:
Изображение 517_измен.размер.jpg
Изображение 517_измен.размер.jpg [ 21.38 KIB | Просмотров: 6436 ]


А это прототип понижающего драйвера на ток до 15А (можно и больше, просто LED на бОльшие токи не делают). КПД ок. 93-97%, есть сервис. Требует установки на мелкий охладитель (рассеять ок. 2-3 Вт). Радиатор на фотке не его, с дебелым запасом, просто удобно тестировать на нем.
Какой мощности лазер можно качнуть? ;)

Вложение:
Изображение 502_измен.размер.jpg
Изображение 502_измен.размер.jpg [ 164.07 KIB | Просмотров: 6513 ]


_________________
"Крутизна" на траекторию полёта пули не влияет.
Изображение лидер гонки "Компактные и мощные".


Последний раз редактировалось W^W Вт ноя 23, 2010 11:20 am, всего редактировалось 2 раз(а).

Вернуться наверх
 Профиль

 Заголовок сообщения: Re: драйверы ЛД
СообщениеДобавлено: Пн ноя 22, 2010 12:47 am
темный джедай
Аватар пользователя

Зарегистрирован: Вт июл 24, 2007 4:15 am
Сообщений: 8818
Откуда: Сахалин
хотя-бы указал чочо за микрухи юзаешь...

_________________

азотный ТЕA-лазер - допиливаю
тесла искровая - надо искровик... ну и соединить все
накопительная установка на 5 кДж - надо зарядник и место для пыщей


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: драйверы ЛД
СообщениеДобавлено: Пн ноя 22, 2010 11:41 pm
Аватар пользователя

Зарегистрирован: Чт июл 26, 2007 10:17 pm
Сообщений: 207
Откуда: Винница
Нехай це буде комерційною таємницею. ;)

_________________
"Крутизна" на траекторию полёта пули не влияет.
Изображение лидер гонки "Компактные и мощные".
